Кривошип ОА = r вращается вокруг оси О с постоянной угловой скоростью w и приводит в движение шатун АВ = l и ползун В. Для заданного положения механизма найти скорость и ускорение ползуна В.

Дата добавления: 23.08.2024

Условие задачи

Плоскопараллельное движение твердого тела

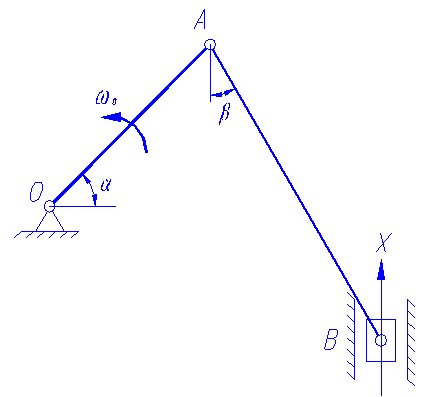

Кривошип ОА = r вращается вокруг оси О с постоянной угловой скоростью w и приводит в движение шатун АВ = l и ползун В.

Для заданного положения механизма найти скорость и ускорение ползуна В.

Исходные данные:

ω = 9с-1; r = 56см; l = 64см; a = 45°; b = 30°.

Ответ

Кривошип ОА совершает вращательное движение, а шатун АВ плоское.

Скорость точки А:

Скорость точки А направлена перпендикулярно кривошипу ОА (рис. 1). Скорость точки В направлена вдоль направляющих. Зная направление скоростей точек А и В шатуна АВ определяем положение его мгновенного центра скоростей Р, восстановив перпендикуляры к направлениям скоростей (рис.1).

Из треугольника АРВ:
