Условие задачи
На горизонтально расположенную балку, закрепленную на двух шарнирных опорах А и В, действуют активные нагрузки M=14 кН·м, F=10 кН и q=8 кН/м. Материал стержня – сталь. Принять расчетное сопротивление R=235 МПа, коэффициент запаса прочности n=1,5.
Требуется: Определить опорные реакции, разбить балку на участки, составить уравнения и построить эпюры поперечных сил QY, изгибающих моментов MX и подобрать сечение балки в форме двутавра из расчета на прочность по допускаемым напряжениям.
Ответ

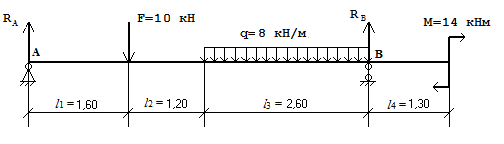

В соответствии с исходными данными рисуем схему балки.
Определим опорные реакции из условия равновесия балки:
откуда найдем RB=21,35 кН
