На каком расстоянии от дна Икс нужно расположить ось вращения О-О, чтобы плоский прямоугольный затвор АС открывался автоматически, как только глубина воды в верхнем бьефе будет превышать два м.
«На каком расстоянии от дна Икс нужно расположить ось вращения О-О, чтобы плоский прямоугольный затвор АС открывался автоматически, как только глубина воды в верхнем бьефе будет превышать два м.»
- Механика
Условие:

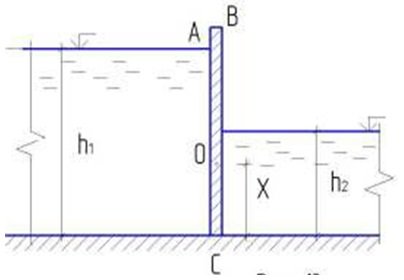

На каком расстоянии от дна Х нужно расположить ось вращения О-О, чтобы плоский прямоугольный затвор АС открывался автоматически, как только глубина воды в верхнем бьефе будет превышать һ1 = 2 м. Глубина в нижнем бьефе һ2 = 0,9 м, ширина затвора В = 2 м.
Решение:
На затвор действуют силы весового давления жидкости слева Р1 и справа Р2 (рис. 2).
Сила избыточного гидростатического давления жидкости на плоскую поверхность определяется по формуле:
где hс глубина погружения центра тяжести смоченной поверхности;
S - площадь смоченной поверхности;
= 1000 кг/м3 плотность воды.
Сила давления жидкости на затвор слева:
