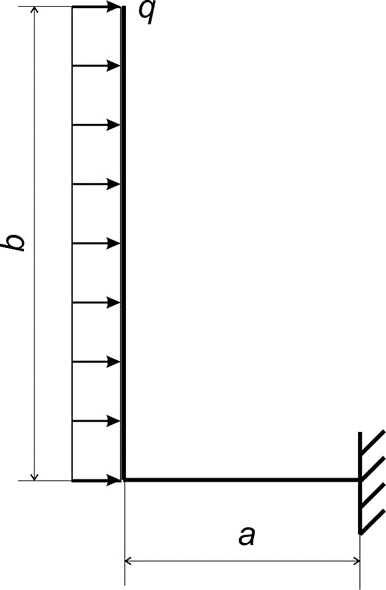

На консольную раму приложена равномерно распределенная нагрузка q. Построить эпюру поперечных сил Qх, изгибающих моментов MX и продольных сил Nх.

Требуется: Определить несущую способность стержня (силу F) и построить ядро сечения. Так как сечение имеет две оси симметрии, то точка пересечения этих осей (точка С) является центром тяжести сечения.

Для стержня, изображенного на рис. 1,а, требуется определить внутренние продольные силы, нормальные напряжения в сечениях стержня и перемещения сечений стержня, изобразив эти зависимости графически в виде эпюр. Проверить прочность и жесткость стержня.

По заданному уравнению прямолинейного поступательного движения груза 1 определить скорость, а также вращательное, центростремительное и полное ускорения точки М механизма в момент времени, когда путь, пройденный грузом, равен S.
