На консольную раму приложена равномерно распределенная нагрузка q. Требуется: Построить эпюру поперечных сил, изгибающих моментов и продольных сил для консольной рамы. Исходные данные: a=1·м, b=3·м, q=2 кН/м.
«На консольную раму приложена равномерно распределенная нагрузка q.
Требуется: Построить эпюру поперечных сил, изгибающих моментов и продольных сил для консольной рамы. Исходные данные: a=1·м, b=3·м, q=2 кН/м.»
- Механика
Условие:

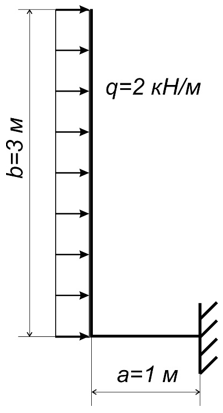

На консольную раму приложена равномерно распределенная нагрузка q.
Требуется: Построить эпюру поперечных сил, изгибающих моментов и продольных сил для консольной рамы.
Исходные данные: a=1·м, b=3·м, q=2 кН/м.
Решение:
1). Опорные реакции можно не определять, т.к. усилия MX, QX, NX можно найти, рассматривая свободную часть рамы.
2). Рассматриваем левую часть рамы. Разбиваем её на участки I и II.
3). Определяем поперечные силы QX на каждом участке:
I: 0x1b Qx1=qx1,
при x1=0 Qx1=0
при x1=b Qx1=qb=23=6 кН.
II: 0x2a Qx2=0, т.к. нет...
