На рисунке представлена конструктивная схема регулятора расхода (клапан, обеспечивающий постоянство расхода). Он состоит из корпуса 1 с дросселирующим отверстием 2 и пружины 5. Определить, при каком значении силы пружины
- Механика
Условие:

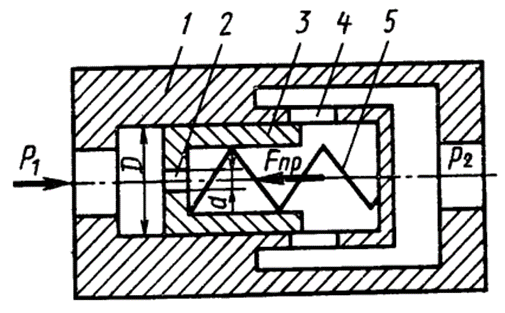

На рисунке представлена конструктивная схема регулятора расхода (клапан, обеспечивающий постоянство расхода). Он состоит из корпуса 1 с дросселирующим отверстием 2 и пружины 5. Определить, при каком значении силы пружины Fпр регулятор будет обеспечивать расход Q = 5 л/мин, если диаметры D =20 мм, d = 3 мм; коэффициенты расхода дросселирующих отверстий μ = 0,8; плотность рабочей жидкости ρ = 900 кг/м3. Считать, что в пределах рабочего хода плунжера сила пружины остается постоянной.
Решение:
При постоянном расходе, поршень 3 будет занимать вполне определенное положение и находиться в равновесии.
Расход через клапан определяется по формуле: Q = sv,
здесь v - cкорость;
s - площадь поперечного сечения отверстия.
Скорость определяем по известной формуле:
где h - перепад напо...
