Условие задачи
Для неразрезной балки (рис. 1) с выбранными размерами и нагрузкой требуется:
1. Найти с помощью уравнений трех моментов опорные моменты и построить эпюры M и Q от постоянной нагрузки (указанной на чертеже).
2. Найти моментные фокусные отношения и построить эпюры от последовательного загружения каждого пролета (и консолей) временной нагрузкой.
3. Построить объемлющую (огибающую) эпюру моментов.
Исходные данные.

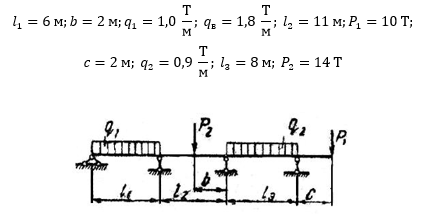

Рисунок 1 – Выбранная схема
Ответ
Расчет неразрезной балки на действие постоянной нагрузки, показанной на рисунке 2, а, производим, используя уравнения трех моментов. Расчет балки на последовательное загружение пролетов временной равномерно распределенной нагрузкой интенсивностью выполняем, используя метод фокусов. Принимаем, что жесткость балки для всех пролетов постоянна .
