Условие задачи
Стальное зубчатое колесо передает валу, диаметр которого d=110 мм, момент М при помощи призматической шпонки со скругленными торцами длиной l=150 мм. Найти размер сечения шпонки и определить допускаемую величину передаваемого вращающего момента по условию прочности шпоночного соединения.
Ответ
Для принятого диаметра вала в месте посадки стального зубчатого колеса выбирают сечение шпонки b и h , а также глубину пазов t1 и t2 на валу и ступице.

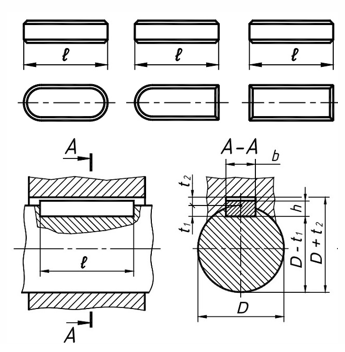

Рис. 1

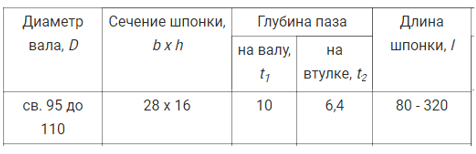

Выбираем по таблице
Шпонка 28х16х110 ГОСТ...
