Условие:

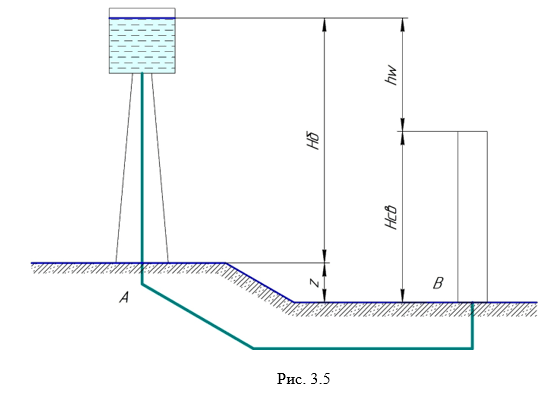

Назначить диаметр трубопровода D и определить необходимую высоту водонапорной башни Нб в точке А (см. рис. 3.5) для обеспечения расчетной подачи воды с расходом Q=39 л/с (3,9х10-2м3/с) потребителю в точке В по трубопроводу длиной L=810м, при разности отметок земли в точках А и В z=5м и минимальном свободном напоре в точке В Нсв=14м.

Определить величину свободного напора при увеличении расхода на 20% при условии, что трубы чугунные, потери напора в местных сопротивлениях составляют 10% от потерь по длине.

Решение:

Выбираем по предельному расходу диаметр условного прохода трубопровода D=200мм.

Скорость движения воды в трубопроводе определяем по формуле:

Q=wv, откуда v=Q/w,

Где w площадь сечения трубопровода, м2. Вычисляем:

w=D2/4=3,14х0,22/4=0,031416 м2, v1=39*10-3/0,031416=1,24 м/с,

Теперь вычислим потери напора на участке трубопровода от точки А д...
