Назначить диаметр трубопровода дэ и определить необходимую высоту водонапорной башни аш бэ в точке а для обеспечения расчетной подачи воды с расходом ку потребителю в точке бэ

30 августа 2024
Механика

Условие:

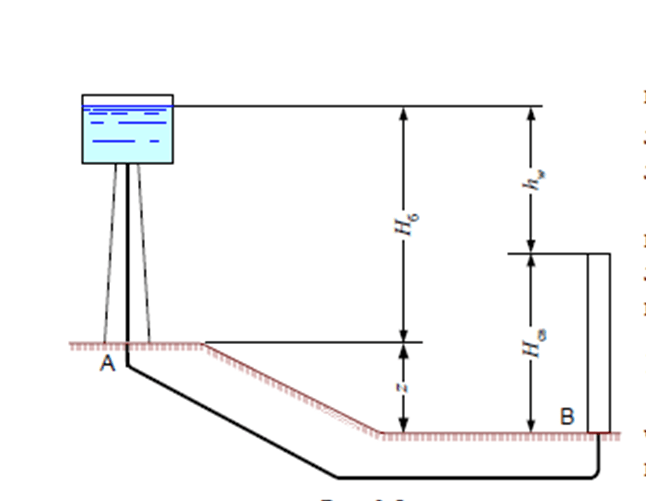

Назначить диаметр трубопровода D и определить необходимую высоту водонапорной башни Н_б в точке А для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной l при разности отметок земли в точках А и В, равной z, и минимальном свободном напоре в точке В, равном Н_св. Определить величину свободного напора при увеличении расхода на 20 %.

Примечание. Трубы чугунные, потери в местных сопротивлениях принять равными 10 % от потерь напора по длине.

Исходные данные: Q= 45 л/с; l = 700 м; z = 7 м; Н_св = 14 м.

Решение:

Диаметр трубопровода назначим в соответствии с данными таблицы, приведенной ниже. Для чугунных труб с расходом 45 л/с подходит труба с диаметром условного прохода 200 мм. Для этой трубы предельный расход равен 45,8 л/с. Однако расход может увеличиться на 20 % и составит

45∙1,2 = 54 л/с. Поэтому принимаем трубу с диаметром условного прохода d=250 мм, для которой предельный расход 73,5 л/с, а предельная скорость 1,46 м/с.

Определим среднюю скорость воды в трубе d= 250 мм для расхода
