Невесомые стержни нагружены так, как показано на рисунке 2.1. Определить: реакции в консольной заделкеA и шарнирах B и C.
«Невесомые стержни нагружены так, как показано на рисунке 2.1.
Определить: реакции в консольной заделкеA и шарнирах B и C.»
- Механика
Условие:

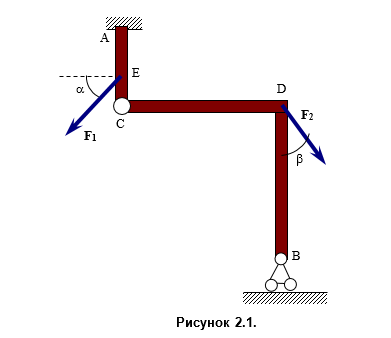

Невесомые стержни нагружены так, как показано на рисунке 2.1.
Определить: реакции в консольной заделкеA и шарнирах B и C.
Решение:
Освобождаем составную конструкцию от связей, предварительно расчленив ее в шарнире С, заменяя их действия реакциям связей. Расчетные схемы представлены на рис.2.1 а) и б).
В первую очередь рассматриваем равновесие правой части (угольник ВDC).
В шарнире С реакцию раскладываем на две составляющие.
Составляем три уравнения в виде:
МС = RB4- F2cos4 = 0, (1),
RB = F2cos = 30cos70 = 10,3 Н.
Fix = F2sin...
