Условие задачи
Для сечения, составленного из швеллера № 12, листа 120×10 мм и двух равнополочных уголков 40×40×5 (на рисунке), необходимо определить положение центра тяжести:

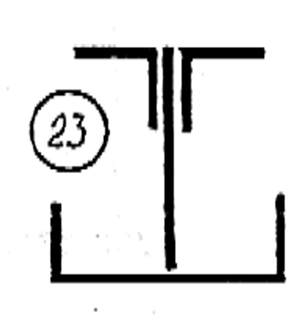

Заданная схема сечения.
Ответ
Определим основные геометрические характеристики сечения и его отдельных элементов.
Для швеллера № 12 из сортамента прокатной стали согласно ГОСТ 8240-97 выпишем значения площади, ординату его центра тяжести (профиль симметричен только относительно оси у), учитывая его горизонтальное расположение и толщину стенки:
Определим площадь сечения листа по формуле
