Условие задачи
Определение критической нагрузки методом перемещений.
Для заданной рамы определить значение критической силы Ркр. Анализ выполнить сравнением критической силы для исходной схемы с одним неизвестным П=1 и схемы, построенной из исходной путем самостоятельного введения дополнительного перемещения П=2 к исходной схеме. Дополнительное перемещение можно получить путем замены шарнирного узла на жесткий или снятия горизонтальной опорной связи для ригелей.
Исходные данные:
Ответ
1. Выполняем кинематический анализ:
т.е. система статически неопределима и геометрически неизменяема.

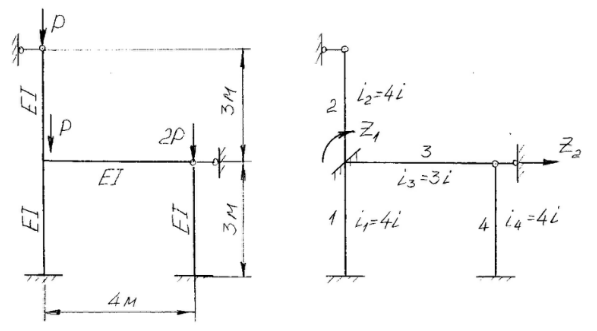

2. Строим основную систему метода перемещений, нумеруем стержни и указываем погонные жесткости:
