Условие задачи
Определение реакций связей составной плоской конструкции.
Определить реакции связей в точках Aw В составной плоской конструкции, состоящей из двух твердых тел. Схема конструкции приведена на рис. С4.4, исходные данные указаны в табл. 3.

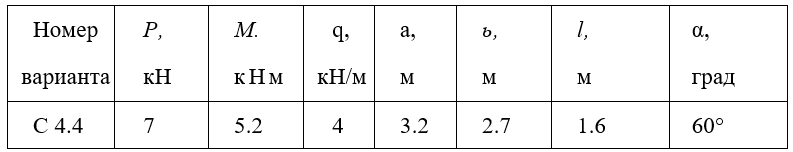

Таблица 3

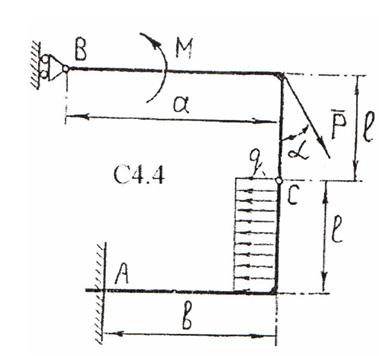

Рис.1. Схема исследуемой конструкции.
Ответ
Разделим конструкцию в шарнире С и рассмотрим равновесие верхней и нижней части отдельно . Сначала рассмотри верхнюю часть

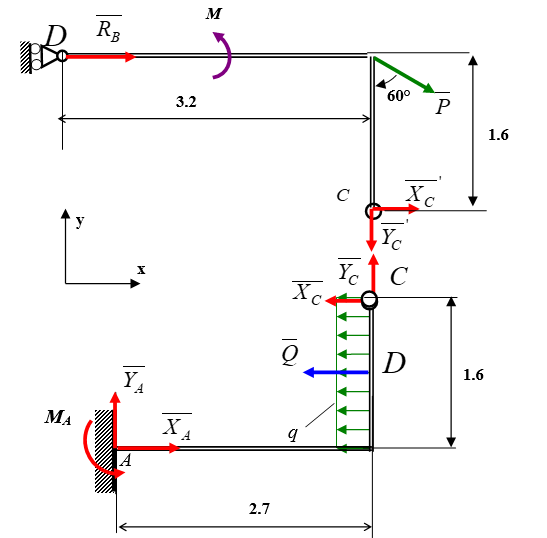

Рис.2.
1) Определение реакции опоры B и шарнира С.

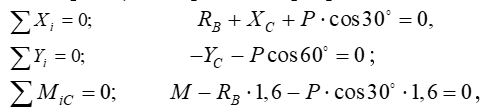

Получаем
Потяни
