Определить (аналитически) усилия в стержнях заданной панели, включая правую стойку (4 стержня). Построить линии влияния усилий в тех же стержнях.
- Механика
Условие:
Для фермы (рис. 1), с выбранными размерами и нагрузкой, требуется:
1. Определить (аналитически) усилия в стержнях заданной панели, включая правую стойку (4 стержня);
2. Построить линии влияния усилий в тех же стержнях;
3. По линиям влияния определить значения усилий от заданной нагрузки и сравнить их со значениями, полученными аналитически (п. 1).
4. Установить наиболее опасное положение временной нагрузки для каждого стержня отдельно.
Исходные данные:
Номер панели – четвертая слева.

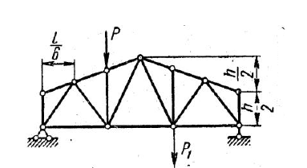

Рисунок 1 – Вариант схемы
Решение:
Так как не указано, какая из нагрузок , постоянная, а какая временная, то примем что постоянная нагрузка принимает значение p=1,80 T.
Поскольку ферма и нагрузка симметричны, то опорные реакции
Усилие (нижний пояс). Проведем разрез и отбросим левую часть фермы (рис. 2, б). Для того чтобы в уравнение для не вошли усилия следует записать сумму моментов всех сил, приложенных к оставшейся части фермы...
