Условие задачи

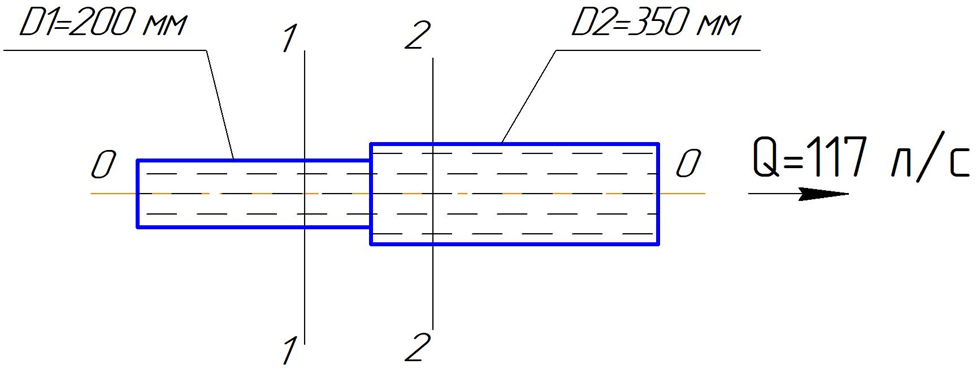

Определить давление Р2, если расход, протекающий по трубопроводу Q = 117 л/с (0,117м3/с), диаметры труб D1=200 мм и D2 =350 мм, а давление в начале трубопровода Р1= 353 кПа. Схема трубопровода приведена на рис. 5.
Ответ
Для решения задачи составляем уравнение Бернулли для сечений 1-1 и 2-2. Плоскость сравнения проводим по оси трубопровода 0-0.
Где z1, z2 удельные энергии положения, z1= z2=0, м, так как плоскость сравнения проходит по оси трубопровода; Р1, Р2 давление в центрах тяжести живых сечений 1-1 и 2-2, м; v1 и v2 средние скорости движения жидкости...
