Определить длину фланговых швов соединения полосы с косынкой из стали из условия прочности F=70 кН, ширина полосы b=195 мм, выполненной из стали Ст45. Сварка ручная электродом Э42. Толщина деталей δ=6.5 мм (рис. 1).

Определить длину фланговых швов соединения полосы с косынкой из стали из условия прочности F=70 кН, ширина полосы b=195 мм, выполненной из стали Ст45. Сварка ручная электродом Э42. Толщина деталей δ=6.5 мм (рис. 1).

Исходные данные даны в таблице 1.

Используя параметры соответствующие индивидуальному варианту необходимо:

1. Вычертить в масштабе схему сварного соединения.
2. Определить допускаемые напряжения на срез сварного шва.
3. Определить длину флангового шва.

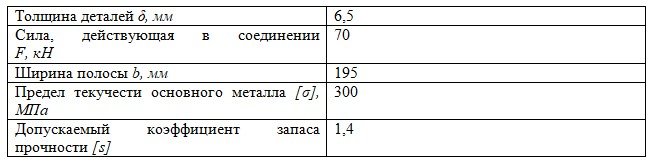

Таблица 1 – Исходные данные

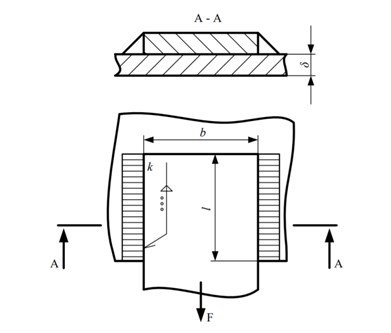

Рис.1. Схема выполнения сварного шва
