Условие задачи

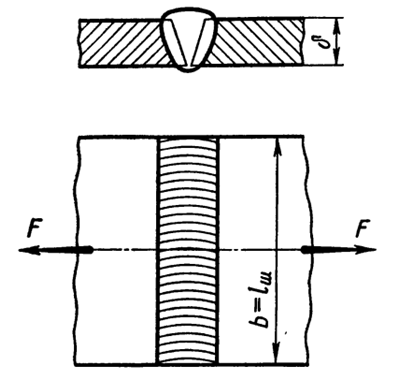

1. Определить длину стыкового шва, соединяющего две полосы из Ст.З. Толщина полос 𝛿 =8 мм. Сила, действующая на соединение, F= 52 кН, сварка электродуговая электродом Э42.

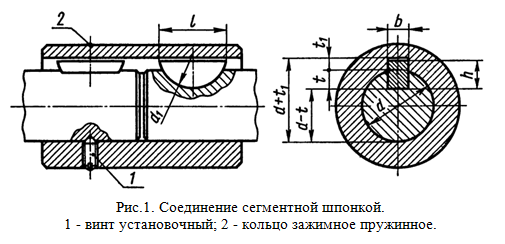

2. Зубчатое колесо закреплено на валу при помощи сегментной шпонки, размеры которой bхhхl = 8х11х28 мм. Во время работы шпонка оказалась срезанной. Определить окружное усилие на колесе, при котором произошел срез, если диаметр вала d = 64 мм, диаметр колеса dk = 240 мм; длина ступицы Lст = 32мм. Временное сопротивление на срез τв ср = 300 МПа.
Ответ
1. Условие прочности сварного шва определяется формулой:
Где для электродов марки Э42, и там же для стали марки Ст.3, дано: [𝜎]P = 160 МПа. Отсюда находим длину сварного шва:
