Определить коэффициент устойчивости относительно ребра 0 подпорной стенки свободно покоящейся на непроницаемом основании

«Определить коэффициент устойчивости относительно ребра 0 подпорной стенки свободно покоящейся на непроницаемом основании»
  • Механика

Условие:

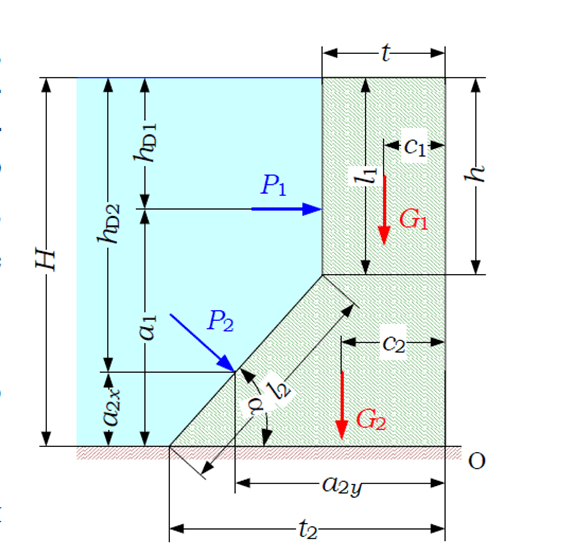

Определить коэффициент устойчивости относительно ребра 0 подпорной стенки, свободно покоящейся на непроницаемом основании. Расчет выполнить для 1 п.м. стенки. решить задачу, используя для нахождения сил гидростатического давления и плеч опрокидывающих моментов графический способ. Плотность стенки ρс, плотность воды

 ρв = 1000 кг/м3; ускорение свободного падения g=9,81 м/с2.

Требуется определить:

1.     Силы избыточного гидростатического давления на 1 п.м. длины стенки.

2.     Положения центров давления.

3.     Запас устойчивости k  подпорной стенки на опрокидывание.

Решение:

Рассчитаем избыточное давление на глубине h, используя данные задачи 2:

ph= в gh=1000∙9,8∙0,7= 6860 Па.

Избыточное давление на глубине Н

рН= в gh=1000∙9,8∙1,7= 16660 Па.

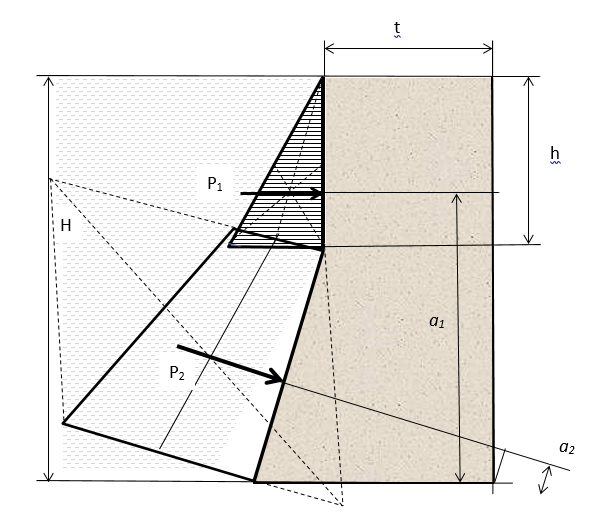

По этим данным вычерчиваем эпюры гидростатического давления на стенку. От свободной поверхности воды эпюра имеет вид треугольника, а от уровня h до H - трапеции.


...
