Условие задачи

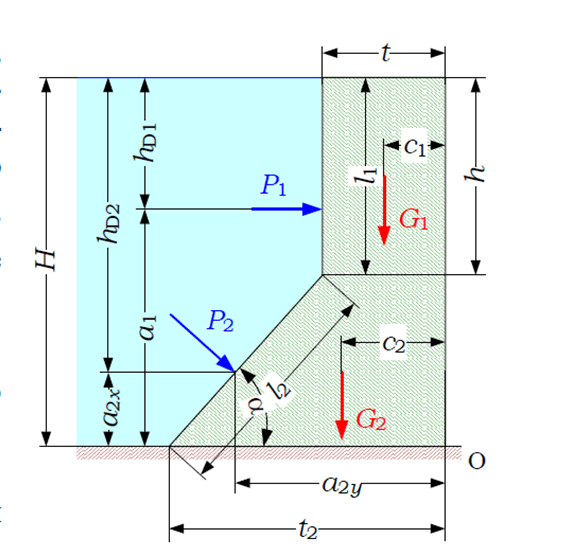

Определить коэффициент устойчивости относительно ребра 0 подпорной стенки, свободно покоящейся на непроницаемом основании. Расчет выполнить для 1 п.м. стенки. Плотность стенки ρс, плотность воды
ρв = 1000 кг/м3; ускорение свободного падения g=9,81 м/с2.
Требуется определить:
1. Силы избыточного гидростатического давления на 1 п.м. длины стенки.
2. Положения центров давления.
3. Запас устойчивости k подпорной стенки на опрокидывание.
Ответ
В соответствии с исходными данными t = 0,7 м, h=0,7 м, H=1,7 м,
= 750, c= 2500 кг/м3.
Сила давления жидкости на плоскую стенку равна произведению гидростатического давления рс в центре тяжести стенки на смоченную площадь стенки ⍵:
Р = рс⍵ = ghc⍵,
где hc - глубина погружения центра тяжести плоской фигуры.
Глубина погружения центра тяжести вертикальной части стенки равна hc1= h/2 =0,7/2=0,35 м, а наклонной части hc2=h+(H-h)/2=0,7+(1,7-0,7)/2=1,2 м.
Давление воды в центре тяжести вертикальной части стенки
рс1= в ghc1=1000∙9,8∙0,35= 3430 Па,
а давление воды в центре тяжести вертикальной час...
