Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании (смотри рис.2).

«Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании (смотри рис.2).»
  • Механика

Условие:

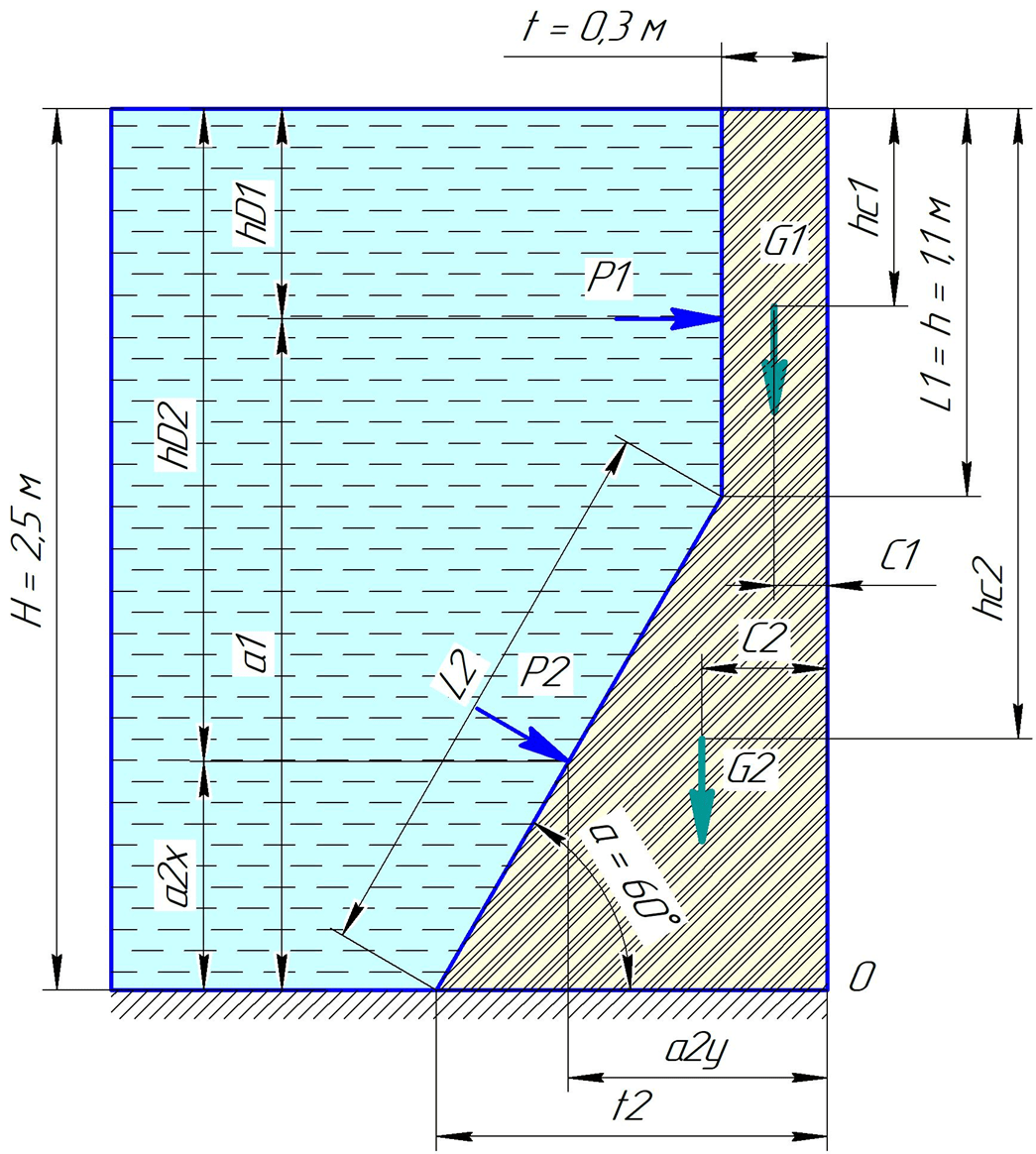

Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании (смотри рис.2).

Рис.2

Расчет выполнить для 1м.п. стенки.

Плотность материала стенки ρс=2400 кг/м3.

Плотность воды ρв=1000 кг/м3.

Ускорение свободного падения g=9,81 м/с2.

Определить:

1.     Силы избыточного гидростатического давления на 1 м.п. длины стенки.

2.     Положение центров давления.

3.     Запас устойчивости k на опрокидывание подпорной стенки.

Решение:

Определяем силы избыточного гидростатического давления на 1 м.п. длины плоской стенки по формуле:

P = вghcw , Н,

где w площадь поверхности стены, м2;

hc расстояние от поверхности воды до центра тяжести поверхности стены, м;

hc1=h/2=1,1/2=0,55 м;

w1=L1x1=1,1x1=1,1 м2;

теперь вычисляем силу избыточного давления для вертикального участка:

Р1=1000х9,81х0,55х1,1=5935 Н.

Аналогично для наклонного участка:

hc2=h+(H-h)/2=1,1+(2,5-1,1)/2=1,8м;

w2=(H-h)/sinx1=(2,5-1,1)/sin60x1=1,617 м2;

Р2=1000х9,81х1,8х1,617=28553 Н.

Для вычисления опрокидывающих моментов предварительно определяем положение центро...
