Определить координаты центра тяжести сечения. Дано: профиль 1 - двутавр № 36; профиль 2 - швеллер №20. Заданное сечение состоит из двух элементов:

«Определить координаты центра тяжести сечения. Дано: профиль 1 - двутавр № 36; профиль 2 - швеллер №20. Заданное сечение состоит из двух элементов:»
  • Механика

Условие:

Определить координаты центра тяжести сечения.

Дано:

профиль 1 - двутавр № 36; профиль 2 - швеллер №20.

Решение:

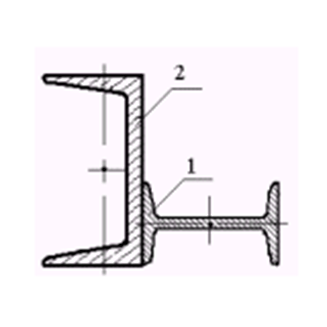

1. Заданное сечение состоит из двух элементов:

1 двутавр № 36 и 2 швеллера № 20

2. Чертим составное сечение в масштабе М1:2,5, предварительно выбрав необходимые геометрические размеры из ГОСТ 8239 - 89 Балки двутавровые стальные горячекатанные и ГОСТ 8540 - 89 Швеллеры стальные горячекатаные:

Двутавр №36: h1 = 360 мм; b1 = 145 мм; d1 = 7,5 мм; t1= 12,3мм; А1 = 61,9 см2.

Швеллер № 20: h2 = 200 мм; b2 = 7...
