Условие задачи

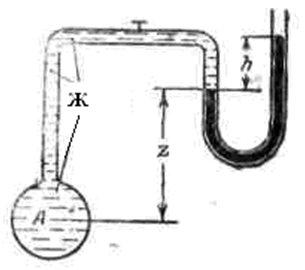

Определить, на какой высоте z установится уровень ртути в пьезометре, если при манометрическом давлении в трубе рм и показании h система находится в равновесии.
Дано: Ж – масло турбинное; рм = 0,4 кг/см2; h = 42 см.
Ответ
Применим закон равновесия несжимаемой жидкости, из которого следует, что на уровне ртути в правой и левой трубках давление одинаково. Т.е.:
рл = рп.
Определим давления в этих точках согласно уравнению гидростатики:
где ратм атмосферное давление;
плотность ртути
