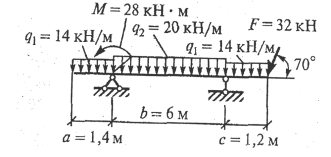

Определить опорные реакции балки, изображенной на рис. 1. Проверить правильность их определения. Заданная схема. Освобождаемся от опор и заменяем их действие реакциями опор.

1. Освобождаемся от опор и заменяем их действие реакциями опор. Левая опора - шарнирно-неподвижная, в ней возникают две реакции А_V , H_А. Правая опора шарнирно-подвижная, в ней возникает одна реакция - вертикальная В_V (рис. 2).

2. Определим плечо силы F относительно опоры А. Для этого из точки А опустим перпендикуляр на линию действия силы F и из треугольника АЕD определим плечо силы F:

Плечо сил...
