Условие задачи
Целью расчета является определение следующих параметров плоскоременных передач:
• геометрических – диаметры шкивов, длина и ширина ремня, межосевое расстоя ние, угол обхвата ремнем ведущего шкива;
• кинематических – передаточное число, скорость ремня, частота пробегов ремня;
• силовых – окружная сила, сила предварительного натяжения, сила давления ремня на вал.
В результате должны быть вычислены значения указанных выше параметров на основе данных технического задания.
Расчет плоскоременных передач проводится в два этапа:
1. Проектировочный расчет – определение основных параметров передачи;
2. Проверочный расчет – проверка выбранных ремней на прочность.

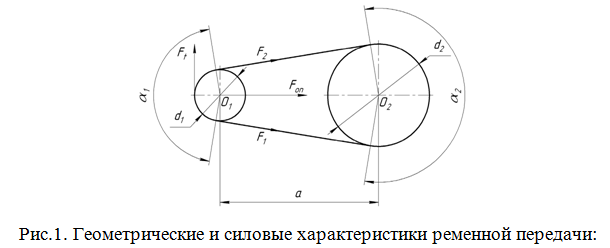

a1, a2 - углы обхвата ремнем ведущего и ведомого шкивов, град; d1, d2 - диаметры ведущего и ведомого шкивов, мм; О1, О2 - центры ведущего и ведомого шкивов, а - межосевое расстояние, мм; Ft - окружная сила, Н; F1, F2 - силы натяжения ведущей и ведомой ветвей ремня, Н; Fоп- сила давления ремня на вал передачи, Н
Исходные данные:
Ответ
Проектировочный расчет плоскоременной передачи
Проектировочный расчет плоскоременной передачи:
Определяем диаметр ведущего шкива d1, мм:
где d=2,8 мм - толщина ремня; выбирается по таблице 2.2.
d1=(35...70)d=352,8=98 мм,
Полученное значение d1 округляем до ближайшего стан стандартного по таблице П.5. Окончательно принимаем d1=100 мм.
Определяем диаметр ведомого шкива d2, мм:
