решение задачи на тему:

Определить передаточное отношение между входными и выходными звеньями и каждой передачи в отдельности; угловую скорость, число оборотов, мощность и крутящий момент каждого вала

Дата добавления: 29.08.2024

Условие задачи

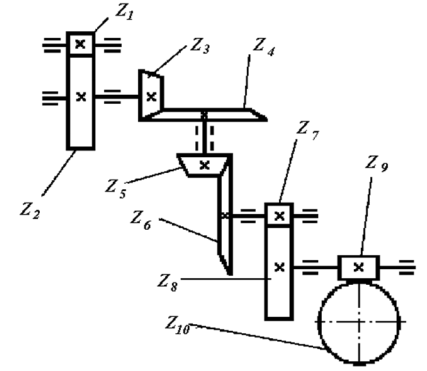

Определить передаточное отношение между входными и выходными звеньями и каждой передачи в отдельности; угловую скорость, число оборотов, мощность и крутящий момент каждого вала; общий коэффициент полезного действия передачи (рис.3).



Рис.3

ИСХОДНЫЕ ДАННЫЕ

z1 = 16, z2 = 64, z3 = 15, z4 = 45, z5 = 16, z6 = 54, z7 = 25, z8 = 100, z9 = 1, z10 = 28, Р1 = 3кВт, ω1 = 250 рад/с.

Ответ

1. Определение КПД всего привода :

где, цп КПД цилиндрической передачи, цп = 0,97;

кп КПД конической передачи, кп = 0,95;

чп КПД червячной передачи, чп = 0,7;

п - КПД, учитывающий потери на трение в одной паре подшипников качения, п = 0,99.

= 0,972 * 0,952 * 0,7 * 0,996 = 0,56.

2. Определение мощностей на каждом валу.

Р1 = 3кВт;

Р2 = Р1 * цп * п = 3 * 0,97 * 0,99 = 2,88кВт;

Р3 = Р2...
