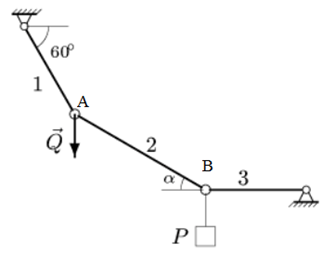

Определить положение равновесия плоского шарнирно-стержневого механизма, состоящего из трех последовательно соединенных невесомых стержней. Механизм расположен в вертикальной плоскости.

Равнополочные уголки (ГОСТ 8509—72) соединены со стальным листом толщиной с помощью заклепок d (рис. 11). Растяги­вающая сила F (кН); допускаемое касательное напряжение на срез для материала заклепок.

Для плоской рамы с шарнирными опорами определить опорные реакции и построить эпюры внутренних силовых факторов. Убедиться в равновесии узла А.

Определить напряжения среза в лобовом шве сварного соединения, если заданы сила F, длина L шва и его катет К. Дано: F = 16 кН, L = 80 мм, К = 7 мм. Расчётная схема показана на рисунке 3.1.
