Определить продольные силы N и нормальные напряжения и продольные перемещения. Определить полное перемещение свободного конца бруса.

«Определить продольные силы N и нормальные напряжения и продольные перемещения. Определить полное перемещение свободного конца бруса.»
  • Механика

Условие:

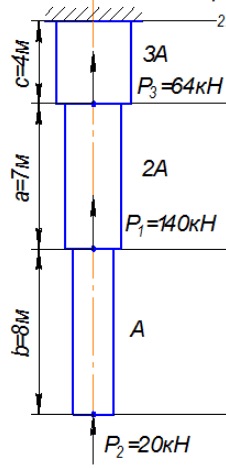

Стальной ступенчатый брус закреплён одним концом и нагружен силами  Р1, Р2, Р3, как показано на рисунке. Заданы площади поперечных сечений. Требуется:

1) Определить продольные силы N и нормальные напряжения и продольные перемещения .

2) Определить полное перемещение свободного конца бруса .

3) Построить эпюры продольных сил, нормальных напряжений и перемещений бруса.

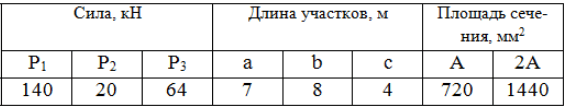

Таблица 3.

Решение:

1. Определяем продольные силы по длине стержня и строим их эпюры:

Рассматриваем стержень справа налево:

Участок -1

- деформация сжатия;

Участок -2
