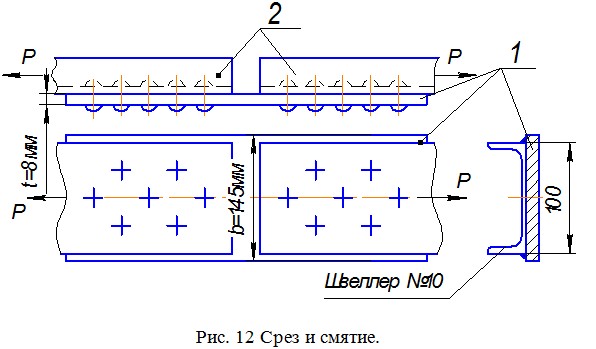

Определить размеры поперечного сечения листа 1 и накладки (прокатного профиля) 2, определить число заклёпок, выполнить чертёж соединения.

Напорный поток воды движется по трубопроводу прямоугольного сечения с размерами b = 10 см и h = 40 см при температуре t = 18 оС  с расходом Q = 5 л/с.

Дано: F = 60 кН; А= 14 см2; а = 1,5 м; b = 1,0 м; с = 1,5 м; Е = 2·105 МПа. Требуется: Построить эпюры продольных сил, нормальных напряжений и пере-мещений. Разбиваем брус на три силовых участка: I, II и III, начиная от свободного края.

Найти моментные фокусные отношения и построить эпюры от последовательного загружения каждого пролета (и консолей) временной нагрузкой.
