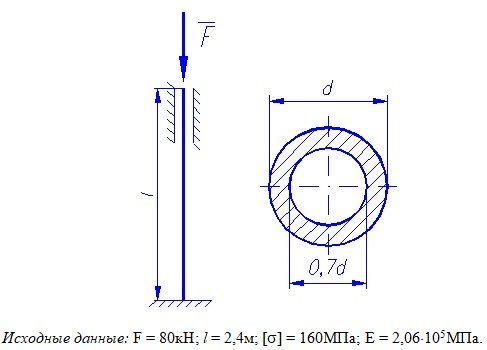

Определить размеры поперечного сечения стального вертикально расположенного стержня длиной эл, который нагружен продольной силой Эф.

Рассчитать и сконструировать заклёпочное соединение внахлёстку двух полос с указанными размерами сечения. Сила F, действующая на соединение, приложена по оси симметрии листов. Материал листов Ст.3, заклёпок Ст.2.

Для рамы, с числовыми данными таблицы: 1. Выполнить кинематический анализ стержневой системы. 2. Определить опорные реакции. 3. Построить эпюры N, Q и М. 4. Проверить выполнение условий равновесия для всех узлов рамы.

Стержень - стальной, Е = 2·105 МПа. 1) определить продольные силы N и напряжения σ на каждом участке стержня; построить эпюры N и σ;
