Определить: Реакции опор, а также силы F2 , Fr2. Выбираем систему координат и раскладываем реакции в опорах А и В на горизонтальные RX и вертикальные  RY составляющие.

Дата добавления: 11.07.2024

Условие задачи

Исходные данные:

F1= 700 H, Fr2 = 0,4F2

Определить:

Реакции опор, а также силы F2, Fr2

Ответ

Выбираем систему координат и раскладываем реакции в опорах А и В на горизонтальные RX и вертикальные RY составляющие.

Cилу F2 определяем из условия равновесия вала относительно его продольной оси z.

МZ = 0, F1 60/2 + F2 25/2 - 2F1 60/2 = 0, F2 = 60 F1/25 = 2,4 F1=2,4 700 = 1680 Н.

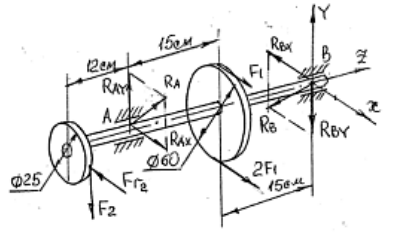

Рисунок 2. Схема нагружения и расчетная схема вала.

Рассматриваем нагружение вала в вертикальной плоскост...
