Определить реакции опор балки. М равно тридцать кнм, ф равно двадцать кн, ку равно 6 кнм. .

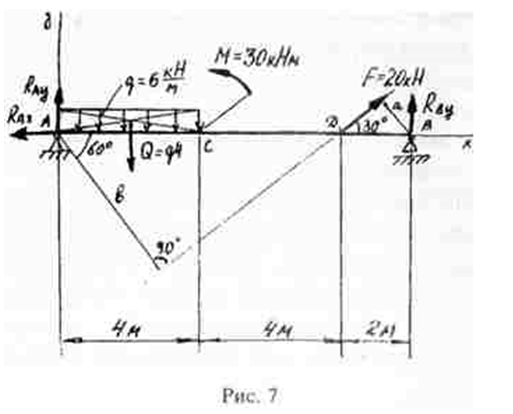

Изобразим балку, соблюдая заданные размеры ее участков и угла а.

1. Рассмотрим равновесие под действием приложенных к ней нагрузок: силы F, равномерно распределенной нагрузки с интенсивностью q и пары сил с моментом М.

2. Освобождаем балку от связей (опор) и заменяем их действие на балку реакциями этих связей. Реакцию R_ВУ шарнирно-подвижной опоры направляем перпендикулярно к плоскости перемещения. Реакцию шарнирно-неподвижной опоры раскладываем на две составляющие и R_AХ и R_АУ, направленными вдоль осей координат.

3. Ось X совместим с осью балки, а ось у направим перпендикулярно оси балки. За...
