Условие:

 Определить реакции опор балки, нагруженной, как показано на рис.3

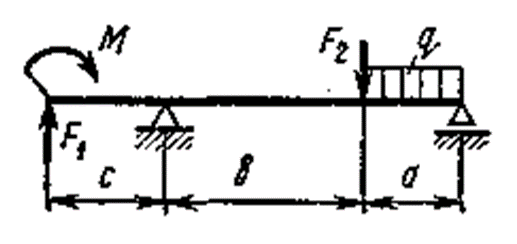

Рис. 3.Заданная расчетная схема балки

Решение:

Дано;

а = 1,5 м;

b = 1,5 м;

с = 1,4 м;

F1 = 12 кН;

F2 = 16 кН;

М = 18 кНм;

q = 3 кН/м

Решение

1. Распределенную нагрузку заменим сосредоточенной силой Q. приложенной в центре распределенной нагрузи (рис. 4)

Q = q * а = 3 * 1,5 = 4,5 кН

2. Показываем на расчетной схеме балки

опорные реакции RА и RВ (рис. 4)

3. Для определения опорных реакций составим

...
