Определить реакции опор составной конструкции Таблица 1. Исходные данные Система тел (рис. 1, а) соединена в точке цилиндрическим шарниром. В этом случае неподвижная шарнирная опора

1. Закрепляем конструкцию с помощью опор.

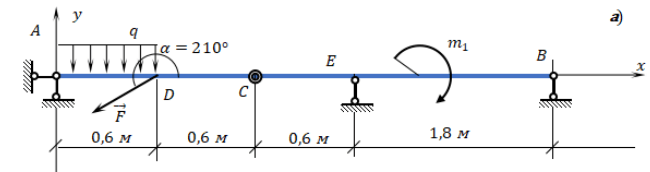

Система тел (рис. 1, а) соединена в точке С цилиндрическим шарниром. В этом случае неподвижная шарнирная опора в точке А не достаточна для обеспечения неподвижности конструкции, поэтому закрепим точку В с помощью вертикальной невесомой рейки с шарнирами на концах и такой же опорой еще и в произвольной точке правой части конструкции, например, в точке Е на расстоянии 0,6 м от точки С. Система статически определима, т.к. для 6 неизвестных реакций (по две в точках А, С, и по одной в сечениях В и Е ) можно составить 6 уравнений равновесия (по три для каждой...
