Условие:
Определить реакции стержней, удерживающих грузы F1=70 кН и F2 = 100 кН (рис. 1, а). Массой стержней пренебречь.

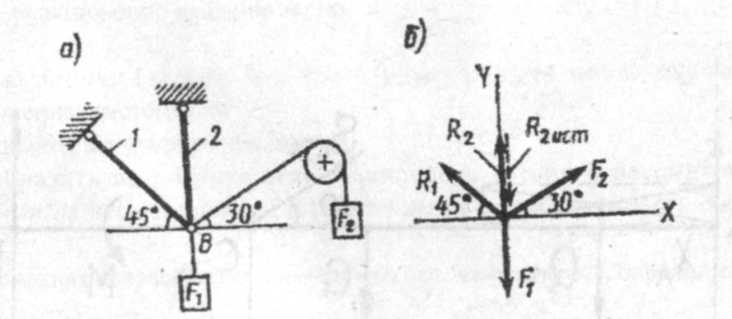

Рисунок 1
Решение:
1. Рассматриваем равновесие шарнира В (рис. 1, а).
2. Освобождаем шарнир В от связей и изображаем действующие на него активные силы и реакции связей (рис. 1 ,б).
3. Выбираем систему координат и составляем уравнения равновесия для системы сил действующих на шарнир В:
