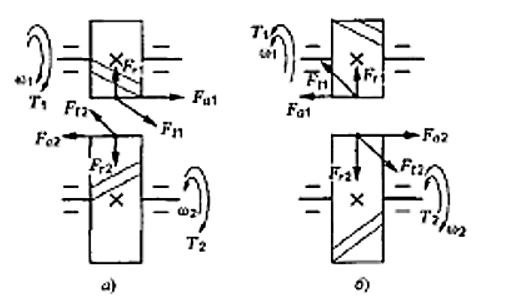

Определить силы, действующие в зацеплении косозубой передачи, если передаваемая мощность Р1 = 14 кВт, частота вращения вала n1 = 1000 об/мин, нормальный модуль зацепления mn = 4 мм, делительный диаметр шестерни d1 = 101 мм, число зубьев z1 = 24.

РС; a=125см=1,25м; α=1,32; q=37кН/м; m=17кНм; [σ]=160Мпа=16кН/см2; [τ]=110Мпа=11кН/см2; стержень выполнен из двутавра. Требуется: 1. Определить № двутавра (размер поперечного сечения). 2. Построить эпюру σ и эпюру τ в опасных сечениях РС.

Вертикальное перемещение груза массой m осуществляется лебедкой, состоящей из электродвигателя, редуктора ( понижает угловую скорость до требуемой ) и барабана диаметром d, на который наматывается трос.

При кинематическом анализе решаются следующие задачи: • Определение положений звеньев механизма при заданном положе-Рисунок 7.1
