Условие:
Определить силы взаимодействия, возникающие в промежуточном шарнире В, и усилия в поддерживающих составную конструкцию опорах, пренебрегая весами балок.
Исходные данные:
Решение:
Дано:

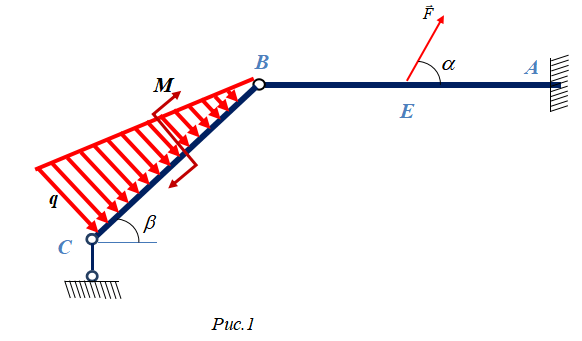

Составим расчетную схему. Для этого разделим систему тел по шарниру В. На расчетной схеме покажем действующие на балку АВ и балку ВС активные силы и реакции связей. (рис.2)
Балка BC находится под действием пары сил с моментом М и равномерно-возрастающей нагрузки интенсивности q. Распределенную нагрузку заменим равнодействующей силой , численно равной: направленной перпендикулярно ВС, точка пр...
