Определить усилия в стержневой системе. Задачу выполнить графически и аналитически. Данные для задачи своего варианта взять из таблицы 1 и схемы на рисунке 1.
«Определить усилия в стержневой системе. Задачу выполнить графически и аналитически. Данные для задачи своего варианта взять из таблицы 1 и схемы на рисунке 1.»
- Механика
Условие:

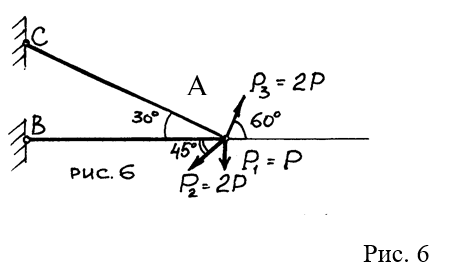

Определить усилия в стержневой системе АС и АВ, если к шарнирному болту А приложены силы Р1, Р2, Р3, Р=5 кН (рис.6).
Решение:
Будем рассматривать равновесие шарнира А (точки А), так как к этому шарниру приложены все силы.
Освобождаем точку А от связей (отбрасываем стержни АС и ВА) и заменяем их действие реакциями FАС и FАВ.
Таким образом, на точку А действуют силы:
активные Р1, Р2, Р3 (известные);
реактивные FАС и FАВ (неизвестные).

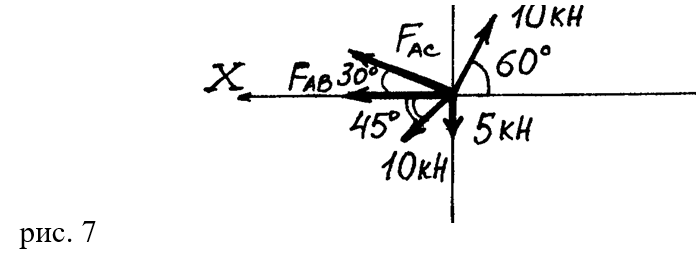

Действующие силы показаны на рисунке 7.
Получили плоскую систему сходящихся сил, наход...
