Определить усилия в стержнях заданной конструкции аналитическим способом. Дано:Р1 = 3,0 кН; Р2 = 7,0 кН; 𝛼 = 90º, β = 60º, γ = 30º.
«Определить усилия в стержнях заданной конструкции аналитическим способом. Дано:Р1 = 3,0 кН; Р2 = 7,0 кН; 𝛼 = 90º, β = 60º, γ = 30º.»
- Механика
Условие:
Определить усилия в стержнях заданной конструкции аналитическим способом.
Исходные данные:
Р1 = 3,0 кН; Р2 = 7,0 кН; 𝛼 = 90º, β = 60º, γ = 30º.
Решение:
Аналитический способ решения

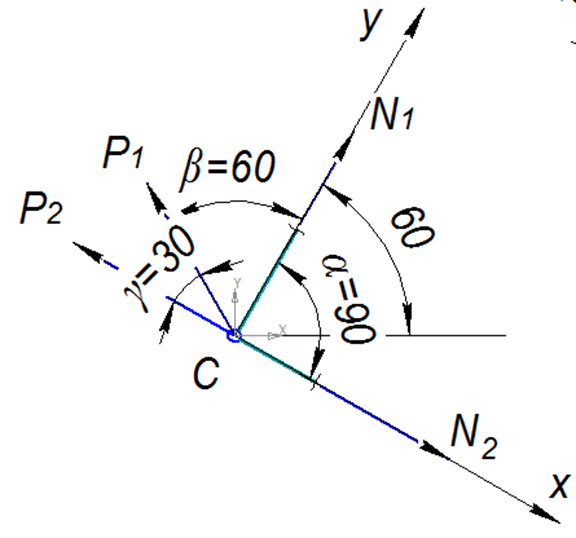

Мысленно вырезаем узел С и рассматриваем его равновесие. В точке С имеем систему сходящихся сил: Р1, Р2 и реакций стержней R1 и R2. Проводим координатные оси как показано на рисунке
Составляем два уравнения равновесия для плоской системы сил.
Fix = 0, N2 - P1cos𝛾 - Р2 = 0, (1)
