Определить усилия в стержнях заданной конструкции аналитическим способом. Дано:Р1 = 4,0 кН; Р2 = 7,0 кН; 𝛼 = 60º, β = 45º, γ = 45º.
«Определить усилия в стержнях заданной конструкции аналитическим способом. Дано:Р1 = 4,0 кН; Р2 = 7,0 кН; 𝛼 = 60º, β = 45º, γ = 45º.»
- Механика
Условие:
Определить усилия в стержнях заданной конструкции аналитическим способом.
Исходные данные:
Р1 = 4,0 кН; Р2 = 7,0 кН; 𝛼 = 60º, β = 45º, γ = 45º.
Решение:
Аналитический способ решения

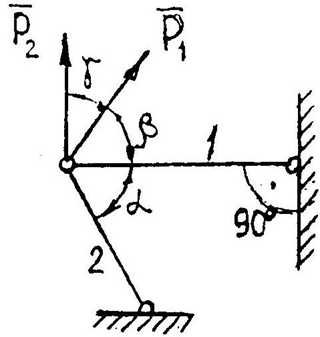

Мысленно вырезаем узел С и рассматриваем его равновесие. В точке С имеем систему сходящихся сил: Р1, Р2 и реакций стержней R1 и R2. Проводим координатные оси как показано на рисунке.
Составляем два уравнения равновесия для плоской системы сил.
Fix = 0, N1 + P1cos + N2cos𝛼 = 0, (1)
Fiy = 0, P2 + P1sin - N2sin𝛼 = 0, (2).
Из уравнения ...
