Определить величины реакций в опоре защемлённой балки. Провести проверку правильности решения. Освободить балку от связей, заменив их реакциями

25 июля 2024
Механика

Условие:

Определить величины реакций в опоре защемлённой балки. Провести проверку правильности решения.

Порядок выполнения:

По исходным данным выполнить следующие расчёты:

1) Освободить балку от связей, заменив их реакциями.

2) Выбрать систему уравнений равновесия.

3) Решить уравнения равновесия.

4) Выполнить проверку решения

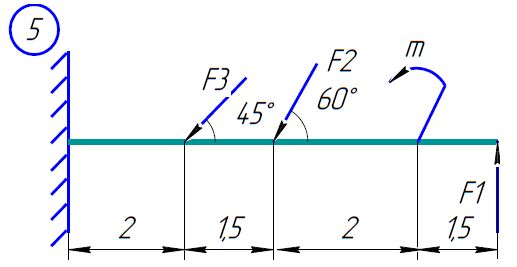

Дано:

Решение:

1. Освобождаем балку АВ от связей, отбрасываем заделку в точке А и заменяем действие заделки возможными реакциями, возникающими в опоре реактивным моментом М_А и составляющими реакциями 𝑅_𝐴𝑥 и𝑅_𝐴𝑦. Получили плоскую систему произвольно расположенных сил.
