Условие:

Плоский механизм состоит из стержней 1 – 4 и ползуна В, соединенных друг с другом и с неподвижными опорами О1 и О2 шарнирами. Длины стержней: l1 = 0.4м, l2 = 1.2м, l3 = 1.4м, l4 = 0.8м. Положение механизма определяется углами: α = 90°, β = 150°, γ = 120°, φ = 90°, θ = 30°. Угловая скорость 4 звена ω4 = 4с-1. Найти VA, VD, ω3.

Решение:

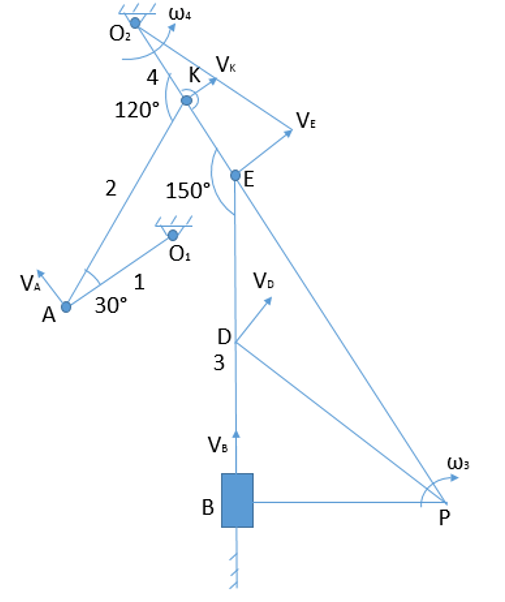

1. Строим расчетную схему данного механизма в положении согласно заданным стержням.

2. Находим скорости точек К и Е
