По данным табл. и рис. составить и вычертить кинематическую схему технологической машины с приводом. Определить, скорость движения V и тяговую силу F на тросе лебедки или ленте транспортера.

По данным табл. и рис. для своей задачи составить и вычертить кинематическую схему технологической машины с приводом. В привод входит двигатель и двухступенчатый механизм передачи вращательного движения. Для каждой ступени параметры ее звеньев даны в табл. двумя строками: верхняя строка - для ведущего {входного) звена, нижняя строка- для ведомого (выходного). Электродвигатель мощностью Рдв с частотой вращения вала пдв. Задан общий КПД привода. Диаметр барабана лебедки или транспортера- dбap Определить, скорость движения V и тяговую силу F на тросе лебедки или ленте транспортера.

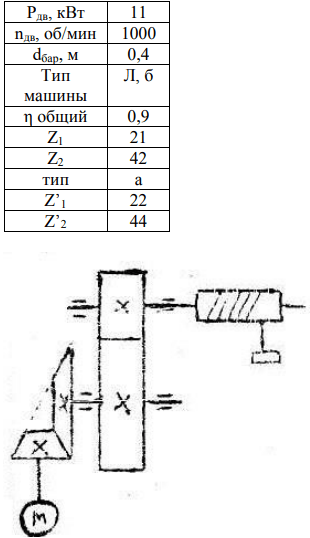

Исходные данные:
