Условие:
Определение реакций стержней.
По исходным данным выполнить следующие расчёты:
1) Выполнить замену действий связей их реакциями.
2) Выберем положение системы координат.
3) Составить уравнения равновесия пл. с. с. с.
4) Выполнить проверку решения.
Дано:

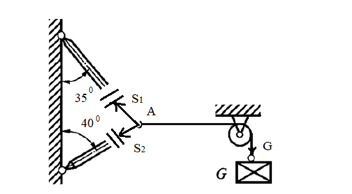

Схема 4.
Решение:
1) Рассмотрим равновесие точки А (или узла А), в которой сходятся все стержни и нити.
Активной силой является вес груза G, направленный вниз (рис. 2).
Отбросим связи: стержней. Усилия в стержнях обозначим S1 и S2 направим от точки А, предполагая, что стержни растянуты (рис. 2).
Рис.2
Выполним на отдельном чертеже схему действия сил в точке А (рис. 3а).
