По приведенным результатам испытаний на сдвиг определить прочностные характеристики связного грунта. По результатам испытания трех образцов строим график зависимости.

Дано:

ступени нагрузки Р₁ = 0,14 МПа, Р₂ = 0,16 МПа; Р₃ = 0,18 МПа;

сдвигающие усилия ₁ = 0,165 МПа, ₂ = 0,200 МПа, ₃ = 0,211 МПа.

По результатам испытания трех образцов строим график зависимости = f(Р), рис. 1.

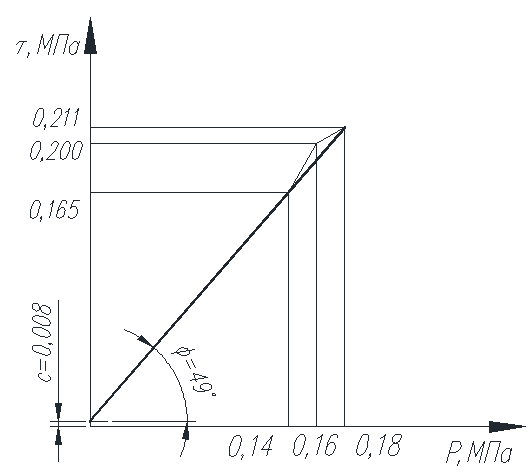

Рисунок 1 - График зависимости сдвигающих усилий от нормальных напряжений Р

Для определения нормативного значения угла внутреннего трения грунта и сцепления грунта следует восп...
