решение задачи на тему:

По заданному диаметру вала подобрать призматическую шпонку и проверить ее на прочность из условий на срез и смятие, сделать вывод по расчетам. [σсм]=100 МПа, [тcp]=25МПа, а также ... По заданному диаметру вала подобрать призматическую шпонку и проверить

Дата добавления: 06.07.2024

Условие задачи

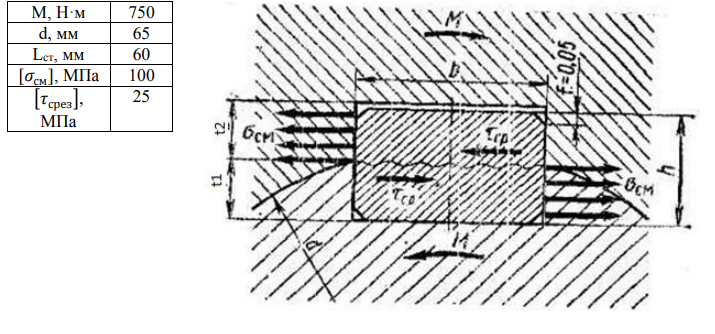

По заданному диаметру вала подобрать призматическую шпонку и проверить ее на прочность из условий на срез и смятие, сделать вывод по расчетам. [σсм]=100 МПа, [тcp]=25МПа, а также начертить эскиз соединения.

Исходные данные:

Ответ

1. Для заданного диаметра вала выбирается шпонка шириной b = 20 мм, высотой ℎ = 12 и глубиной посадки в вал 𝑡1 = 7,5 мм

Длина шпонка принимается на 5 мм меньше длины ступицы и равна:

Lш = 60 5 = 55 мм.

Расчётная длина для шпонки со скруглёнными краями составит:

Lр = 𝐿ш 𝑏 = 55 20 = 35 мм.

2. На смятие и срез шпонка рассчитывается последующим формулам:
