решение задачи на тему:

Подобрать болты для соединения крышки с цилиндрическим сосудом сжатого воздуха при следующих данных: давление сжатого воздуха в цилиндре

Дата добавления: 23.09.2024

Условие задачи

Подобрать болты для соединения крышки с цилиндрическим сосудом сжатого воздуха при следующих данных: давление сжатого воздуха в цилиндре р = 0,4 МПа, внутренний диаметр крышки D = 450 мм, число болтов z = 12. Материал болтов сталь 20, класс прочности болтов 4.6. Затяжка болтов контролируемая. Прокладка полиэтиленовая. Предел текучести [σ]т для болтов класса прочности 4.6 принять равным 240МПа.

Допускаемый коэффициент запаса прочности [s] = 1,8; коэффициент внешней нагрузки χ=0,4; коэффициент запаса предварительной затяжки Кзат = 2,0.

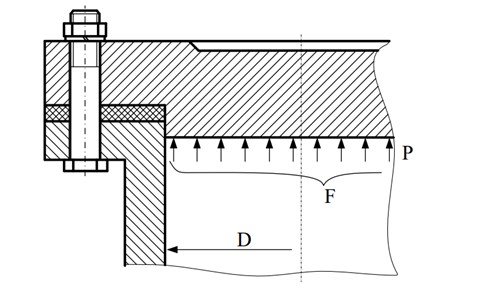

Рис.3. Схема крепления крышки болтами



Используя параметры соответствующие индивидуальному варианту необходимо:

1. Вычертить в масштабе схему соединения.

2. Определить силу затяжки болтов.

3. Определить расчетный диаметр резьбы болта из условия прочности.

4. Принять стандартный диаметр болта согласно ГОСТ 24705—81.

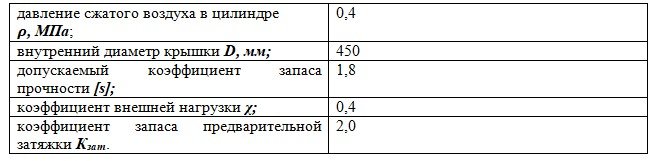

Таблица 3 – Исходные данные



Ответ

Болты соединения считаем одинаково нагруженными. Внешняя нагрузка Fвнеш силы давления сжатого воздуха

Сила, приходящаяся на один болт:

Определим силу затяжки болтов, приняв Кзат = 2,0 (нагрузка пост...
