Условие:
Подобрать диаметры участков трубопровода, изображённого на рисунке, и установить необходимую высоту водонапорной башни. Местность горизонтальная. В конечных пунктах сети должен быть обеспечен свободный напор hсв.

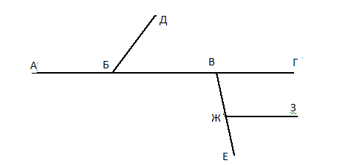

Схема длинного трубопровода
Решение:
При расчете воспользуемся табличными значениями предельных расходов и расходных характеристик для новых водопроводных труб.

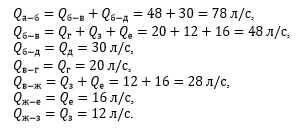

1. Устанавливаем расчетные расходы для всех участков сети:
2. За главную линию тупиковой сети (магистраль) принимаем линию А-Б-В-Ж-Е.
Результаты расчета магистрали
