Построение эпюр внутренних силовых факторов. Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок.
«Построение эпюр внутренних силовых факторов. Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок.»
- Механика
Условие:
Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил.

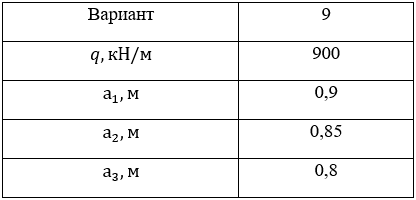

Исходные данные :
На рисунке 1 приведена схема нагружения бруса.

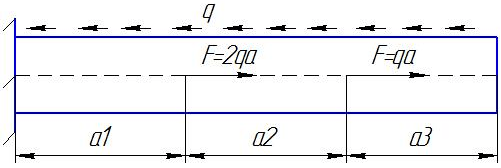

Рисунок 1 – Схема нагружения бруса
Решение:
Разбиваем брус на три силовых участка
и
, для каждого участка применяем метод сечений и составляем уравнения продольной силы.
Определяем характерные ординаты продольных сил и строим эпюру (рисунок 2).
...
