Условие задачи

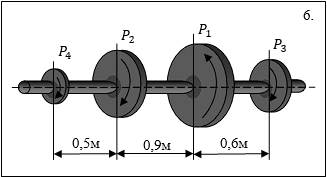

Построить эпюру крутящих моментов; определить диаметр вала на каждом участке и полный угол закручивания. Указания: мощность на зубчатых колесах принять . Полученное расчетное значение диаметра (в мм) округлить до ближайшего большего числа, оканчивающегося на 0, 2, 5, 8 или по СТ СЭВ 208-75,
Ответ

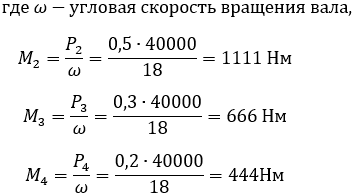

Определим величину крутящего момента, передаваемого на вал
Построим эпюру крутящих моментов и применением метода сечений, для этого рассмотрим три сечения
